接近傳感器與行程傳感器有何不同
行程傳感器又稱限位開關,可以安裝在相對靜止的物體(如固定架、門框等,簡稱靜物)上或者運動的物體(如行車、門等,簡稱動物)上。當動物接近靜物時,開關的連桿驅動開關的接點引起閉合的接點分斷或者斷開的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C構的動作。
接近傳感器工作原理分類:
接近傳感器工作原理
電感式接近傳感器工作原理
電感式接近傳感器屬于一種有開關量輸出的位置傳感器,它由LC高頻振蕩器和放大處理電路組成,利用金屬物體在接近這個能產生電磁場的振蕩感應頭時,使物體內部產生渦流。這個渦流反作用于接近傳感器,使接近傳感器振蕩能力衰減,內部電路的參數發生變化,由此識別出有無金屬物體接近,進而控制開關的通或斷。這種接近傳感器所能檢測的物體必須是金屬物體。
電容式接近傳感器系列
電容式接近傳感器亦屬于一種具有開關量輸出的位置傳感器,它的測量頭通常是構成電容器的一個極板,而另一個極板是物體的本身,當物體移向接近傳感器時,物體和接近傳感器的介電常數發生變化,使得和測量頭相連的電路狀態也隨之發生變化,由此便可控制開關的接通和關斷。這種接近傳感器的檢測物體,并不限于金屬導體,也可以是絕緣的液體或粉狀物體,在檢測較低介電常數ε的物體時,可以順時針調節多圈電位器(位于開關后部)來增加感應靈敏度,一般調節電位器使電容式的接近傳感器在0.7-0.8Sn的位置動作。
霍爾開關工作原理
原理簡介

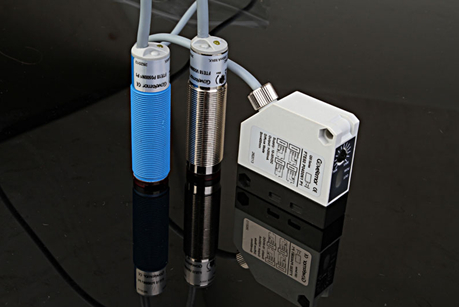

接近傳感器與行程傳感器有何不同
當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時,薄片的兩端就會產生電位差,這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U,其表達式為
U=K·I·B/d
其中K為霍爾系數,I為薄片中通過的電流,B為外加磁場(洛倫慈力Lorrentz)的磁感應強度,d是薄片的厚度。
由此可見,霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
我廠生產的霍爾開關就屬于這種有源磁電轉換器件,它是在霍爾效應原理的基礎上,利用集成封裝和組裝工藝制作而成,它可方便的把磁輸入信號轉換成實際應用中的電信號,同時又具備工業場合實際應用易操作和可靠性的要求。
霍爾開關的輸入端是以磁感應強度B來表征的,當B值達到一定的程度(如B1)時,霍爾開關內部的觸發器翻轉,霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出,和接近傳感器類似有NPN、PNP、常開型、常閉型、鎖存型(雙極性)、雙信號輸出之分。
