電感式接近傳感器的介紹與選型

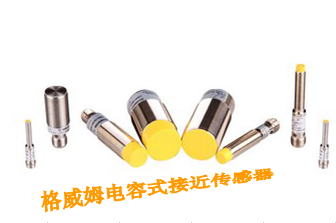

電容式接近傳感器的介紹與選型,上海克特傳感器科技有限公司專業生產接近傳感器,接近傳感器使用說明電容式接近傳感器的介紹與選型等產品。

接近傳感器是利用電磁感應原理來工作的，與金屬物體接觸時，磁場作用讓電路起振。開關管接通（或關斷），接近傳感器只工作在0、1兩種狀態；電感式接近傳感器由于其具有體積小，重復定位精度高，使用壽命長，抗干擾性能好，可靠性高，防塵，防油，乃振動等特點，被廣泛用于各種自動化生產線，機電一體化設備及石油、化工、軍工、科研等多種行業。

一．工作原理

電感式接近傳感器是一種利用渦流感知物體的傳感器，它由高頻振蕩電路、放大電路、整形電路及輸出電路組成。

振蕩器是由繞在磁芯上的線圈而構成的LC振蕩電路。振蕩器通過傳感器的感應面，在其前方產生一個高頻交變的電磁場，當外界的金屬物體接近這一磁場，并達到感應區時，在金屬物體內產生渦流效應，從而導致LC振蕩電路振蕩減弱或停止振蕩，這一振蕩變化，被后置電路放大處理并轉換為一個具有確定開關輸出信號，從而達到非接觸式檢測目標之目的。

二．電容式接近傳感器的電氣指標

1． 工作電壓：是指電容式接近傳感器的供電電壓范圍，在此范圍內可以保證傳感器的電氣性能及安全工作。

2． 工作電流：是指電容式接近傳感器連續工作時的最大負載電流。

3． 電壓降：是指在額定電流下開關導通時，在開關兩端或輸出端所測量到的電壓，

4． 空載電流：是指在沒有負載時，測量所得的傳感器自身所消耗的電流。

5． 剩余電流：是指開關斷開時，流過負載的電流。

6． 極性保護：防止電源極性誤接的保護功能。

7． 短路保護：超過極限電流時，輸出會周期性地封閉或釋放，直至短路被清除。

電感式接近傳感器的介紹與選型

三．使用方法

1． 直流兩線制接近傳感器的ON狀態和OFF狀態實際上是電流大、小的變化，當接近傳感器處于OFF狀態時，仍有很小電流通過負載，當接近傳感器處于ON狀態時，電路上約有5V的電壓降，因此在實際使用中，必須考慮控制電路上的最小驅動電流和最低驅動電壓，確保電路正常工作。

2． 直流三線制串聯時，應考慮串聯后其電壓降的總和。
