測量液晶玻璃厚度

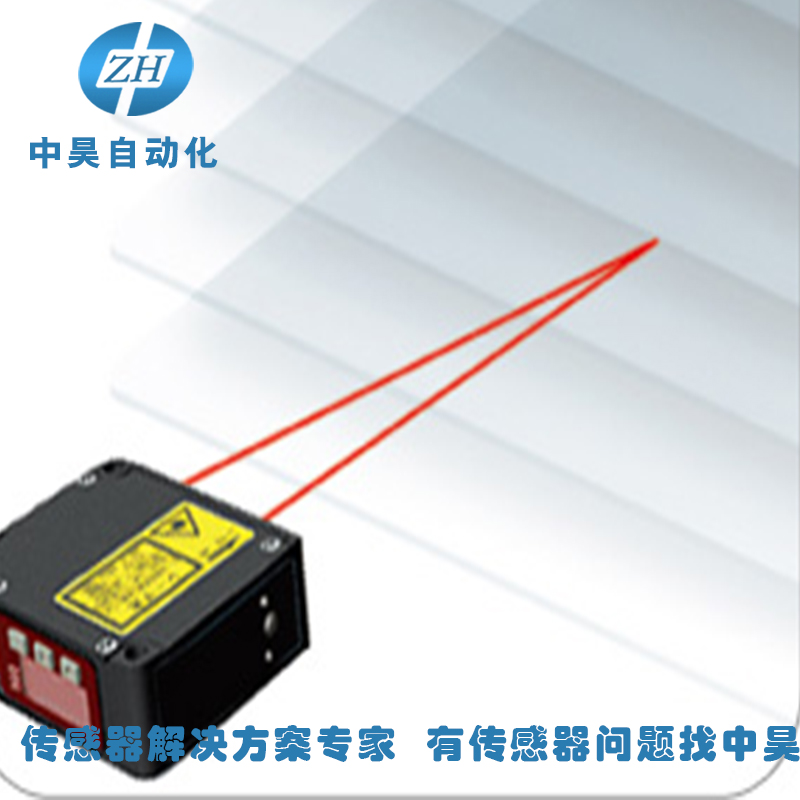

CD5-L25型單個正反射型CD5感應頭無需鏈接控制器即可測量玻璃板的厚度?？梢苑€(wěn)定檢測玻璃厚度，及傳感器距玻璃表面的距離。

CD5-L25激光位移傳感器激光發(fā)射器通過鏡頭將可見紅色激光射向被測物體表面，經物體反射的激光通過接收器鏡頭，被內部的CCD線性相機接收，根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個光點。根據這個角度及已知的激光和相機之間的距離，數字信號處理器就能計算出傳感器和被測物體之間的距離。
　　同時，光束在接收元件的位置通過模擬和數字電路處理，并通過微處理器分析，計算出相應的輸出值，并在用戶設定的模擬量窗口內，按比例輸出標準數據信號。如果使用開關量輸出，則在設定的窗口內導通，窗口之外截止。另外，模擬量與開關量輸出可獨立設置檢測窗口。無需鏈接控制器即可獨立檢測玻璃的表面并檢測其厚度

基本原理是光學三角法：

半導體激光器①被鏡片②聚焦到被測物體⑥。反射光被鏡片③收集，投射到CMOS陣列④上；信號處理器⑤通過三角函數計算陣列④上的光點位置得到距物體的距離，從而得到北側物體的厚度。
