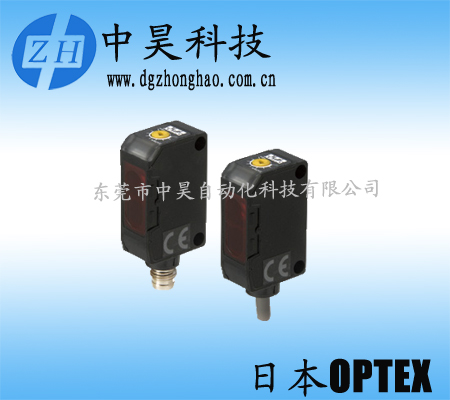

對射式光電傳感器結構分成發射和接收兩部分，由于光的發散性，發射模塊射出的光束并不是一條直線，而是呈發散狀的，在距離發射部分較遠處可能光斑就變得比較大。因此，對射式光電傳感器安裝，尤其是多個傳感器同時安裝且距離較近時，要注意傳感器的安裝方式，以防止傳感器之間的互相干擾。
　　

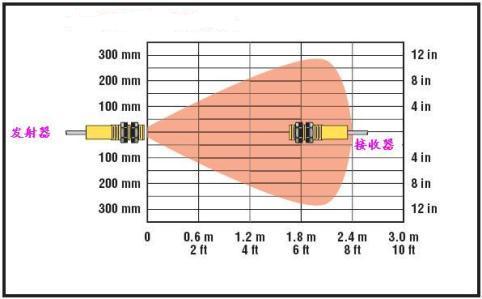

　　在介紹對射式光電傳感器安裝注意之前，先介紹一下要用到的對射式光電傳感器的光形圖，光形圖是對于判斷光電傳感器在某個應用中能否正常工作的一個重要工具。如下圖所示為一典型的對射式光電傳感器的光形圖。

　　   圖1

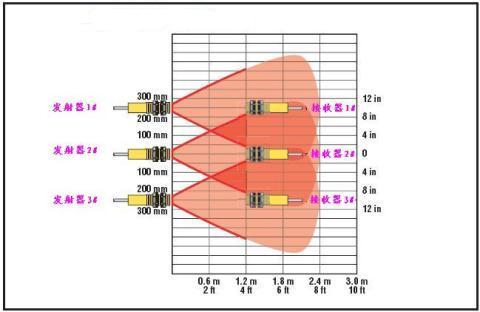

　　光形圖表示出不同的檢測距離處，傳感器最大的檢測范圍。當靈敏度調低時，檢測范圍會縮小；靈敏度調高時，檢測范圍會擴大。在光形圖中橫坐標是接收器距離發射器的距離，縱坐標是發射器發出的光斑的大小。由圖1的光形圖可以看出，在接收器距發射器1.2m處，在發射器軸心線兩側200mm范圍內，接收器均可動作，只不過越靠近邊緣處，動作可靠性越低。這也說明，同時有幾對發射器和接收器安裝時，為了防止傳感器彼此間的干擾，以接收器安裝在距發射器1.2m處為例，每兩對（不同的發射器和接收器）之間的距離要大于200mm（一般還應加上一個安全系數）。如圖2所示：

　　

圖2

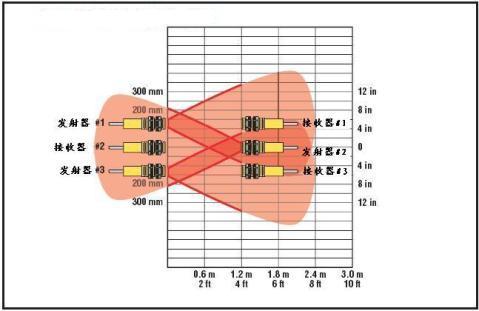

有時，我們也可以對調傳感器的接收和發射部分，即在接收器和發射器安裝的兩側，不同傳感器的發射和接收部分間隔排列，也可以防止傳感器間的互相干擾。如圖3所示

圖3

圖3 發射器和接收器間隔安裝可有效避免彼此間的干擾

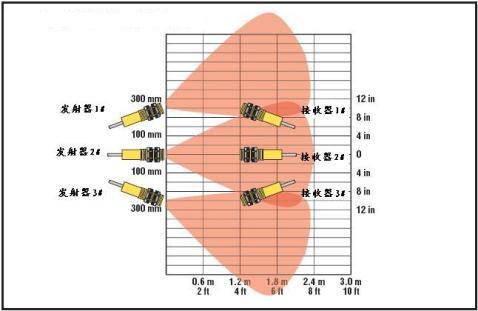

    以上這種發射器和接收器間隔安裝的形式有時也會出問題，那就是，當同一側的發射器和接收器安裝距離較近時（50mm），由于檢測物反射的影響也會造成不同傳感器間的干擾。如圖3中，當1#和2#傳感器間均有被檢測物時，1#傳感器的被檢測物反射的1#發射器的光線有可能傳到2#的接收器，導致2#傳感器沒有輸出（檢測不到物體）；同樣道理，2#傳感器的被檢測物反射的2#發射器的光線有可能傳到1#的接收器，導致1#傳感器也檢測不到物體。為了避免此種情況發生，可以把最外面的發射器和接收器傾斜安裝一個角度，如圖4所示，把1#和3#傳感器的發射器和接收器分別向外傾斜一個角度，這樣2#傳感器的接收器就不會接收到1#和3#發射器被檢測物反射回來的光了，從而有效避免了三個傳感器之間的干擾。

圖4

圖4將發射器和接收器傾斜安裝以避免彼此間的干擾
