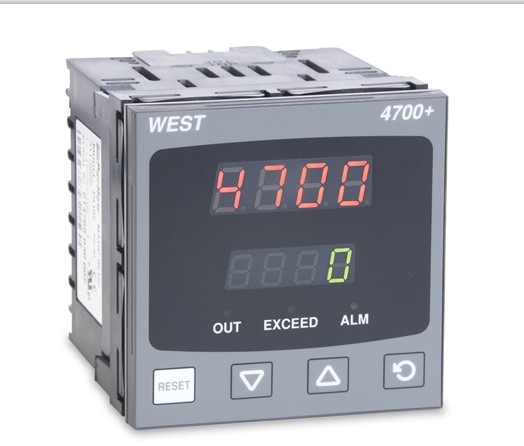

WEST P4700限位控制器

• 高低過程值記錄
• 5A自鎖限位繼電器
• 遙控復位鍵
• 2個報警繼電器/指示燈
• 過程值超限指示燈
• 變送輸出
• RS485通訊
• 計算機組態

特點
尺寸規格	1/16DIN、1/8DIN、1/4DIN。
輸出配置	最多3個輸出，其中1個限位輸出，最多2個報警輸出或1個變送輸出。
報警類型	過程高/低報警、偏差報警、帶報警、邏輯與/或報警。
報警輸出復位	只有在過程值回到安全范圍之內時限位繼電器才能復位，復位操作可以通過前面板或遙控復位輸入操作。
報警指示燈復位	隨時復位，復位操作可以通過前面板或遙控復位輸入操作。
人機界面	4鍵操作，雙4位13mm和10mmLED顯示，3個LED 狀態指示燈。
計算機組態	離線計算機組態(不需通訊選件)。
輸入
熱電偶	J、 K、 R、 S、 T、B、L、N。
RTD	3 線 PT100， 每線最大阻值50Ω，(三線要平衡)。
線性直流	0~20mA、4~20mA、0~50mV、10~50mV、0~5V、1~5V、0~10V、2~10V，量程-1999~9999，小數點位置可調。
阻抗	熱電偶和mV輸入時>100MΩ、V輸入時47kΩ、mA 輸入時為4.7Ω。
精度	滿量程的±0.25%±1LSB(熱電偶輸入時冷端補償誤差<0.7°C)
采樣頻率	每秒4次，14為A/D精度。
傳感器斷路檢測	<2秒（0~20mA除外)，控制輸出關閉，熱電偶和mV輸入時顯示高報警，PT100、V和mA輸入時顯示低報警。
輸出和選件
限位報警繼電器	SPDT 5A 240V AC 繼電器，壽命>100,000。
2/3報警繼電器	SPDT 2A 240V AC 繼電器，壽命>500,000。
變送輸出	0~20mA、4~20mA、0~5V、0~10V，最大負載500Ω，精度±0.25%。
通訊	2 線RS485，波特率1200~9600，West ASCII (Modbus 可選)。
數字輸入	用于限位報警繼電器復位/報警指示燈復位。
操作環境
溫度和濕度	0~55°C(儲存溫度-20~80°C）相對濕度20%~95%。
電源	90~264V 50/60Hz（22~65V AC/22~55V DC可選)，功耗 4 W。
前面板防護	IEC IP66/NEMA 4(背部防護IP20)。
認證	ISO9001、CE、UL、Ulc。
