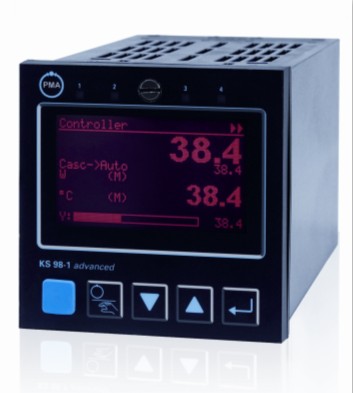

PMA KS98-1多功能控制器

儀表簡介
KS98 控制器采用功能塊方式靈活組態各種控制策略。儀表可完成多輸入控制操作、順序控制和復雜的數學計算功能。通過組態，KS98 可以作為PLC、控制器、程序器和數據記錄儀，各種功能儀表均提供相應的操作工具。在工廠過程控制中，儀表能提供趨勢圖和棒狀圖顯示、模擬和數字量輸入/輸出以及各種可靠的操作。對于經常使用的標準應用，可以事先定義控制器選項，通過面板按鈕完成組態和參數設置。
功能描述
輸入和輸出
INP1 作為通用輸入通道可以直接連接各種常規傳感器和標準信號。其他的模擬量輸入通道可以連接電流、電壓或電位計信號。在接線端子圖上標注有電流隔離區域。所有數字量I/O均采用0/24V電壓信號等級并帶光電耦合隔離。信號處理每臺KS98 包含一個功能塊庫，最多350 個功能塊可以被選擇、組合和組態，通過工程師組態軟件對功能塊的參數進行設置。KS98 的信號處理在工程軟件中完成，因此調試和擴展軟件都非常方便。
KS98
多功能控制器
集成各種自動控制功能
液晶點陣顯示
迷你型PLC、計算器、控制器、程序器
多通道模擬和數字I/O
圖形化工程師組態軟件
100 余種功能塊庫
IP 65 面板防護等級
前后通訊接口
功能塊
KS98 采用100、200、400 和800ms 的固定運算周期計算和執行功能塊。各種功能塊的
運行周期和執行順序在組態軟件中定義。信號轉換和輸出通過AOUT和DIGOUT輸出模塊控制KS98的信號輸出。通過軟線連接功能塊到輸出模塊可以將計算值發送到相應的輸出通道。串行接口通過軟線連接，任何組態數據都可以被發送到通訊端口。儀表前面板通訊端口是標準配置，通過適配器連接到PC 機上的工程師組態軟件，該端口不能連接總線?？蛇x的儀表
背面總線型通訊端口能將KS98連接到自動
控制系統中。
電流隔離
在儀表端子接線圖中標明了電流隔離組。
信號和測量電路
隔離電壓達到50V rms，符合EN 61010。
電源電路
隔離電壓達到300V rms，符合EN 61010
功能塊庫
最多可使用350 個功能塊。每個功能塊需要
一定的工作內存和計算時間。
