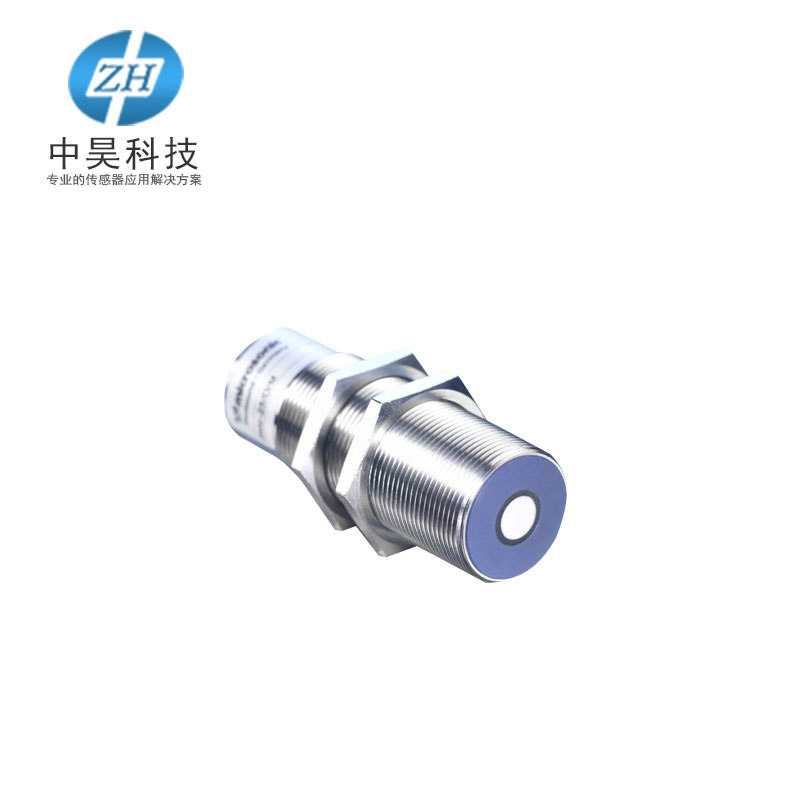

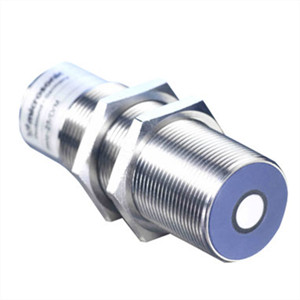

microsonic圓型超聲波傳感器

350mm檢測距離microsonic圓型超聲波傳感器 MIC+25系列-帶數顯系列

主要特點：

 測量值直接以mm/cm或%的方式通過LED顯示出來

 可通過數字顯示器預設數值的傳感器  實現傳感器的預設

 自動同步和異步工作

 最高可實現10個傳感器的同步工作

 microsonic圓型超聲波傳感器特點

型號	mic+25/D/TC
1 x pnp	350 mm
檢測范圍	30 - 350 mm
設計	圓柱形 M30
工作模式	接近開關/漫反射模式 反射板模式 窗口模式
特性	顯示器

超聲波傳感器特性
測量方法	回波傳播時間
換能器頻率	320 kHz
盲區	30 mm
檢測范圍	250 mm
最大檢測范圍	350 mm
分辨率/采樣頻率	0.025 mm
重復精度	± 0.15 %
精度	± 1 % （內置溫度漂移補償）

電氣數據
工作電壓	9 - 30 V d.c.,反極性保護
電壓脈動	± 10 %
空載電流損耗	≤ 80 mA
連接類型	5芯M12接插件

輸出量
輸出1	pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護
開關回滯	3 mm
開關頻率	25 Hz
響應時間	32 ms
上電延時	< 300 ms
輸入
輸入1	com端輸入 同步輸入

外殼
材質	銅套，鍍鎳，塑料零件，PBT，TPU
超聲波換能器	泡沫聚氨酯，玻璃填充的環氧樹脂
防護等級EN 60529	IP 67
工作溫度	-25°C to +70°C
儲存溫度	-40°C 到 +85°C
重量	110 g
更新版本	不銹鋼 電纜連接（可根據要求定制）

技術特點/特性
溫度補償	是
控制裝置	2個按鍵+LED顯示（觸摸控制）
設定范圍	Teach-in and numeric configuration via TouchControl LCA-2帶有LinkCopy 或 LinkControl 軟件
Synchronisation	是
多通道的	否
指示燈	3位數字 LED顯示,2 x 三色 LED
特性	顯示器

 microsonic圓型超聲波傳感器使用特點

超聲波傳感器波形圖

1、適用于物體有無檢測，不受物體材質和顏色的影響。

2、microsonic超聲波傳感器智能化，簡單設定

3、檢測距離可達350mm。

4、microsonic超聲波傳感器靈敏度高，響應數度快。

5、設定簡單，易于設定操作。

6、檢測物料的有無和高度。

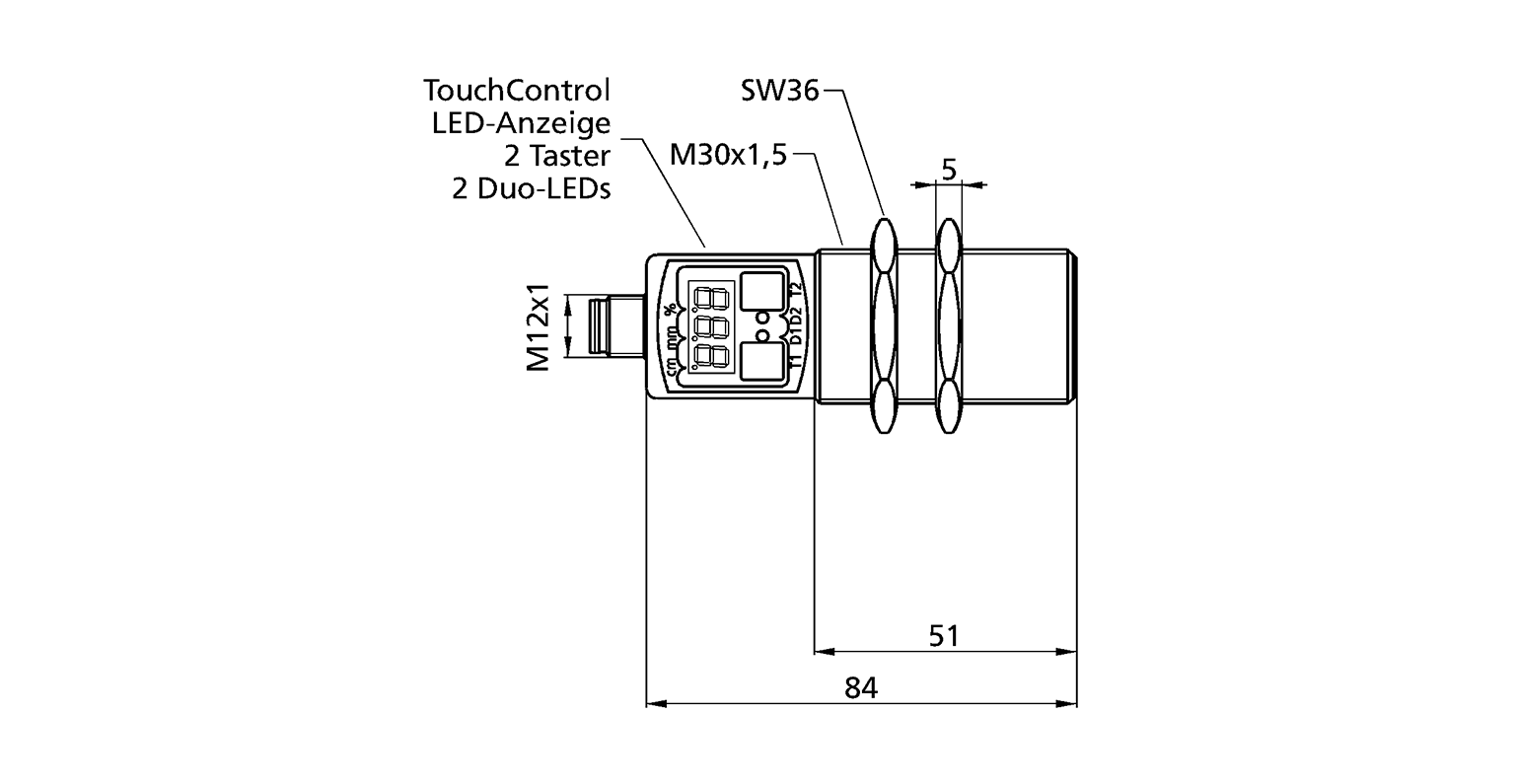

 microsonic圓型超聲波傳感器尺寸

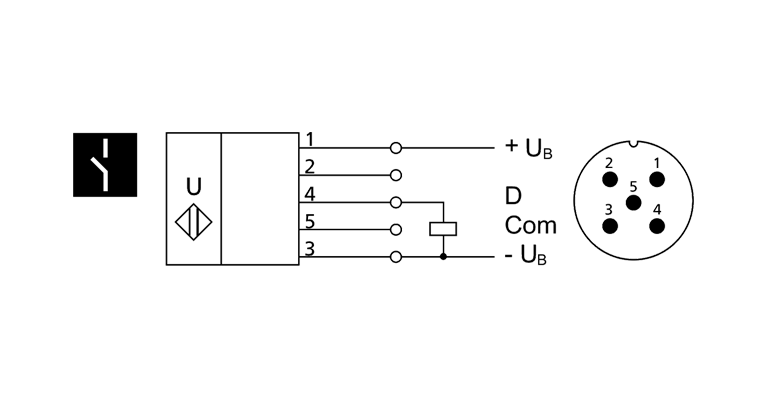

 microsonic圓型超聲波傳感器接線圖
