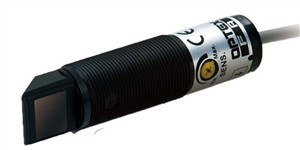

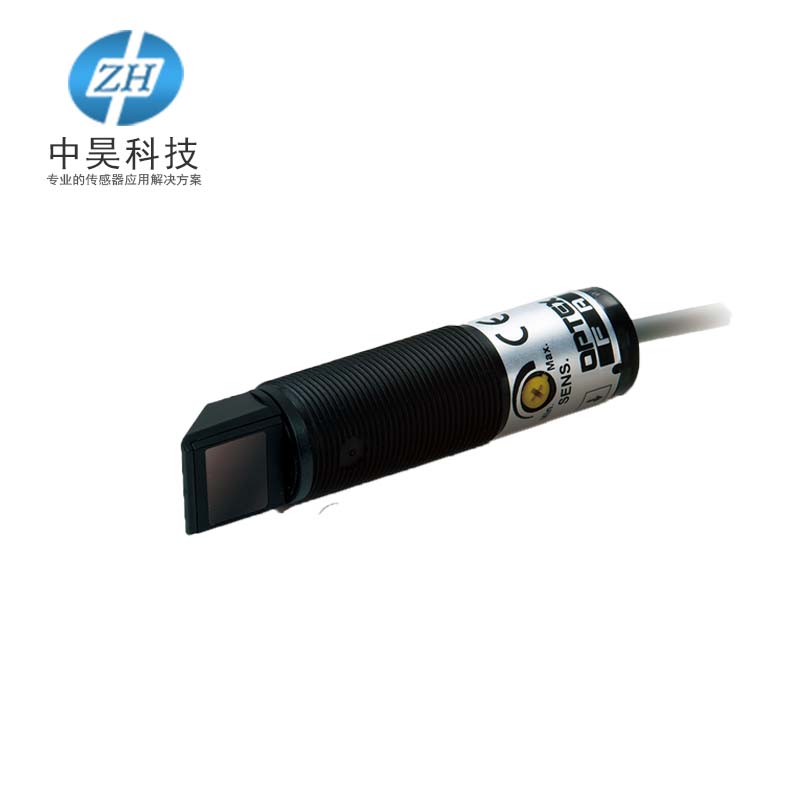

漫反射光電傳感器C系列

OPTEX奧泰斯紅光光源光電傳感器C系列

1、安裝簡單，設定操作簡便直觀

2、大而結實的旋鈕方便安裝人員對傳感器進行調節

3、明亮的大功率紅色LED清晰可見，即使在較長距離下也便于進行光軸對齊操作

4、綠色和黃色指示燈以及反相輸出端用于可靠的監控

5、帶明暗開關的能量式反射光傳感器

                                                                           6、外殼填充環氧樹脂，增強抗震動性

                                                                           7、12 QD接插式可選，以便安裝

                                                                           8、鍍鎳黃銅外殼

 漫反射光電傳感器C系列技術規格

型號		漫反射型
電纜式	NPN	CDD-11N	CDD-40N
	PNP	CDD-11P	CDD-40P
接插式	NPN	CDD-11CN	CDD-40CN
	PNP	CDD-11CP	CDD-40CP
檢測距離		11cm	40cm
響應時間		1.5msec Max
常開/常閉功能		常開（入光動作）/常閉（遮光動作）模式可選
滯后現象		10% Max
光源		紅外線
開關量輸出		NPN或PNP   集電極開路輸出
電源電壓		DC  10—30V，波動10%
認證		JIS/C4525，CE，UL
消耗電流		30mA Max
環境溫度/濕度		-25~55℃，35~95%RH
靈敏度調整		單圈電位器
防護等級		IEC 144  IP66
抗震動		50G（500m/S2），x,y,z三向各三次
材質		外殼：BSBM+Ni，鏡頭：PC

  漫反射光電傳感器C系列特點

● 傳感器鍍鎳黃銅外殼，有效抵抗振動及化學品侵蝕。

  在使用壽命、抗化學品或油類侵蝕、抗機械振動等方面，鍍鎳黃銅外殼具有遠遠優于塑料外殼的性能。

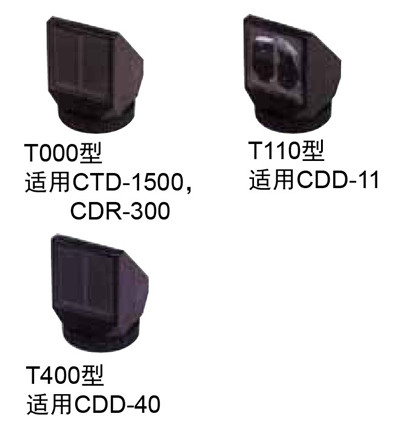

● 借助可選側視配件，光束可90度角旋轉。

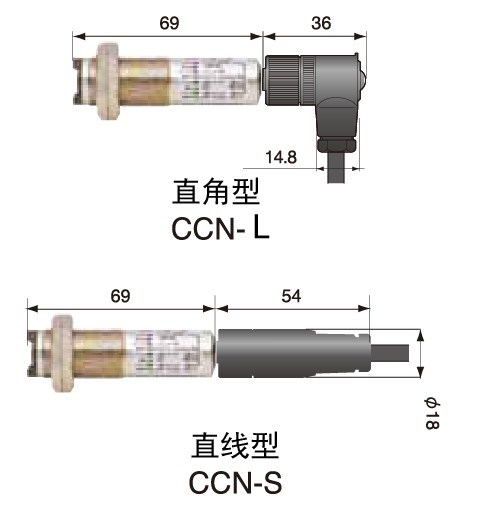

● 直線型或直角型連接器電纜可選。

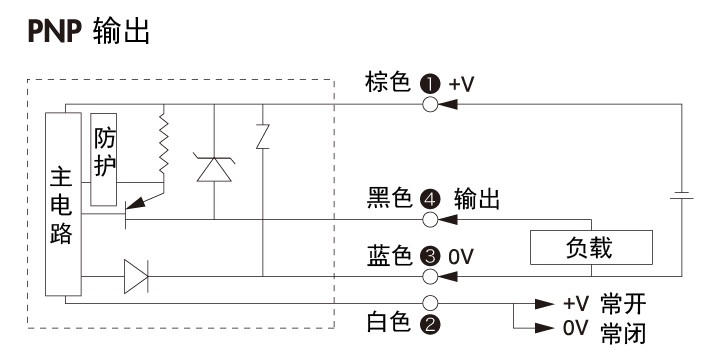

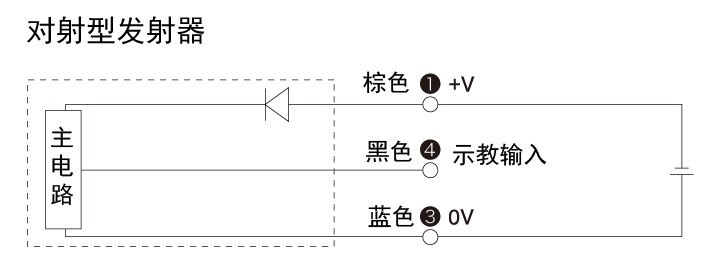

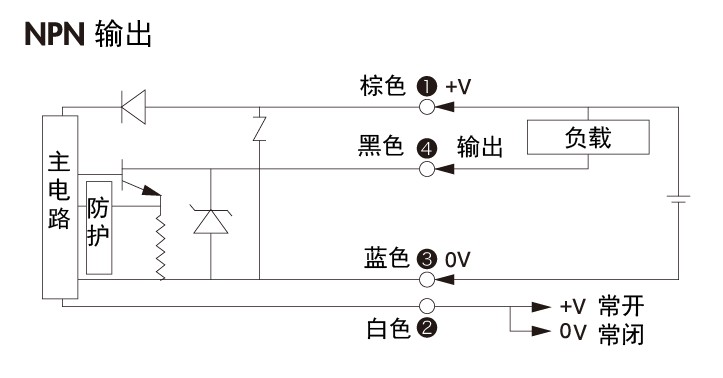

 漫反射光電傳感器C系列電路原理圖

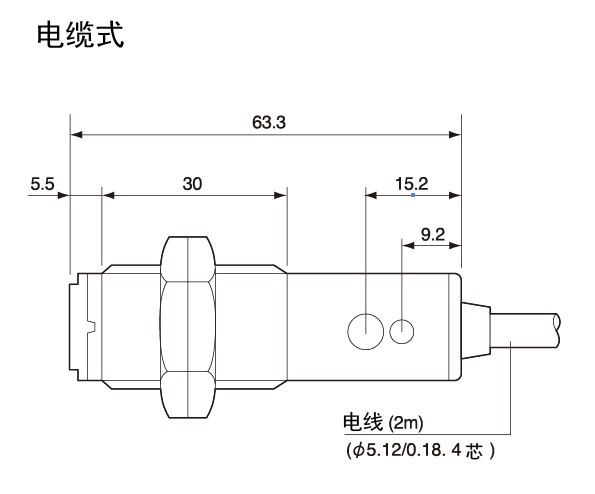

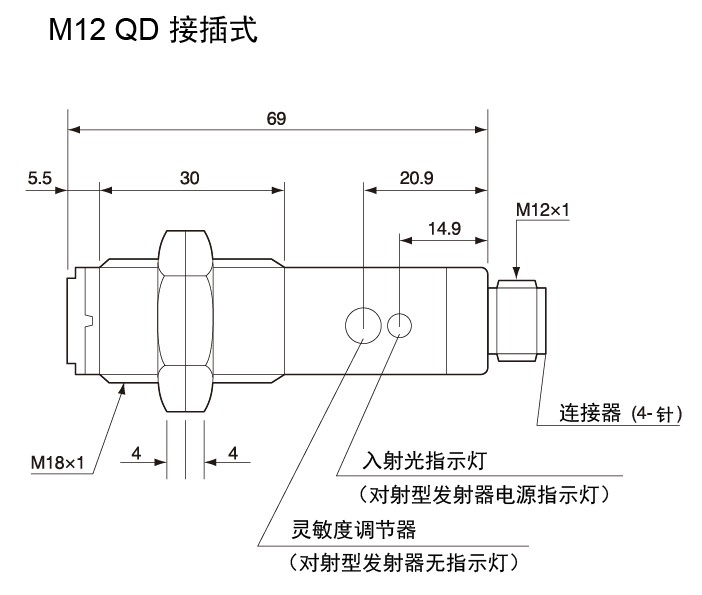

 漫反射光電傳感器C系列尺寸圖

 C系列漫反射光電傳感器應用

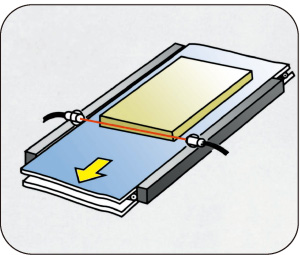

木板的定位

C系列可以安裝在M18孔里，有效應用于傳送帶上的安裝。

例如，檢測傳送帶上的木板。

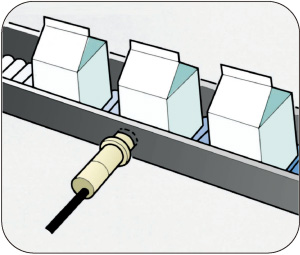

食品包裝盒計數

檢測傳送帶上的食品包裝盒。
