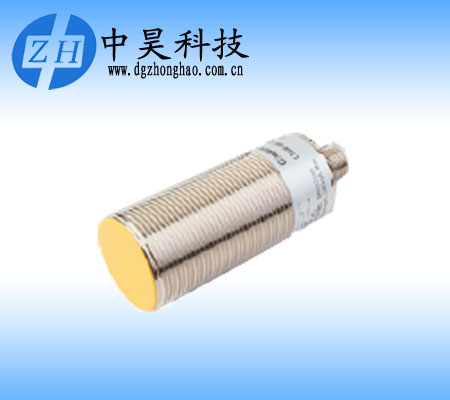

尺寸類別	M30
	齊平
外殼材質	不銹鋼
檢測距離	10MM
	16MM
	22MM
	25MM
	LED顯示

DC 3 線 10-30V NPN 常開

額定參數
顯示方式	LED顯示
工作電壓	10-30VDC/5-36VDC/10-60VDC
允許脈動電壓	<10%
無負載電流	<10mA
最大負載電流	200mA
漏電流	<0.01mA
電壓降	<2.0V
開關頻率	300Hz
響應時間	0.5ms/0.5ms
開關遲滯	<15%（Sr）
重復精度	<1%（Sr）
防護等級	IP67
工作溫漂	-25℃-+70℃
短路保護/反極性保護	是
過載保護電流	220 mA
感應面材料	PBT

原理：

電感式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個變交磁場，并達到感應距離時，在金屬目標內產生渦流，渦流形成反方向磁場，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。由該工作原理我們得出：所有的磁性金屬，不論是靜止?fàn)顟B(tài)還是運動狀態，都將被準確檢測到。

特點：
·非接觸式位置檢測.無機械磨損.高可靠性。
·清晰可見的指示燈設計，輕松判斷開關的工作狀態。
·直徑規格從Φ3至M30，長度規格從超短型，短型到長型，加長型。
·電纜連接與連接器連接可選。
·采用專門的IC制作，性能更加穩定。
·能進行各種限位，計數控制，適用范圍廣。
