激光位移傳感器

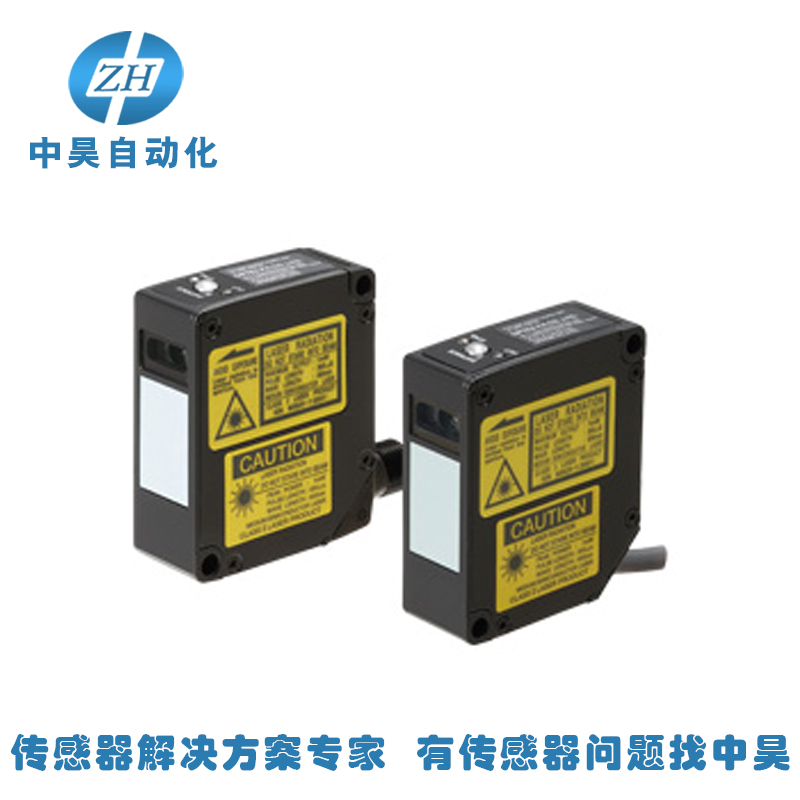

激光位移傳感器CD3系列

激光位移傳感器CD3系列 ● 采用高精度CMOS感光元器件。 ● 模擬量輸出設有跨度（SPAN）和歸零設定功能，以滿足各種應用的需求。 ● 可預設模擬量的上下限值作為報警輸出。 ● 內置數字顯示器。

激光位移傳感器技術規格

型號		電纜式		CD3-30N/P	CD3-50N/P	CD3-80N/P	CD3-100N/P	CD3-250N/P
		M12接插式		CD3-30CN/CP	CD3-50CN/CP	CD3-80CN/CP	CD3-100CN/CP	CD3-250CN/CP
開關量輸出		N：NPN輸出；P：PNP輸出
檢測范圍				30±4mm	50±10mm	80±15mm	100±40mm	250±150mm
滿量程（F.S.）				8mm	20mm	30mm	80mm	300mm
光源		2級激光，650nm，max  1mW
光斑尺寸（min.）				∮0.5mm	∮0.8mm	1×1.5mm	1×1.5mm	3×1.5mm
電源電壓		12-24VDC(-5~+10%)
靈敏度調整		設定值：1~20，或AUTO
消耗電流		Max 120mA(12VDC),80mA(24VDC),包含模擬電流輸出
分辨率		（單位：μm，靈敏度：AUTO，被測物：白色陶瓷）
（平均采樣次數：1）			12	30	40	80	2000
（平均采樣次數：4）			8	20	30	60	800
（平均采樣次數：16）			6	12	20	40	400
（平均采樣次數：64 默認值）			4	10	10	30	150
（平均采樣次數：256）			2	8	8	20	100
（平均采樣次數：1024）			＜2	＜8	＜8	＜10	50
線性精度		±1% F.S.					±1.5% F.S.(100~250mm) ±2.5% F.S.(251~400mm)
溫度漂移		±0.08%F.S./℃
響應時間		Max 2.2ms（靈敏度：1~20）,Max 15ms(靈敏度：AUTO)
采樣周期		500μs
模擬量輸出		4-20mA
開關量輸出		NPN或PNP集電極開路輸出，≤100mA/24V DC，殘余電壓≤1.8V。
延時功能		ON延時/OFF延時/單脈沖輸出 （0~999ms時，單位：1msec；1~10sec時，單位：1sec）
距離指示燈		紅色：近端，橙色：中心位置，綠色：遠端， 紅/綠交替閃爍：測量異常（超出測量范圍、反光率過高等情況）
穩定指示燈		綠色：穩定指示燈，紅色：測量異常，不亮：測量不穩定，需調整。
輸出指示燈		橙色：輸出指示燈（NPN或PNP）
環境照度		陽光≤10000勒克斯，白熾燈照射≤3000勒克斯
環境溫度/濕度		-10~+40℃，35~95%RH
絕緣電阻		20MΩ/500VDC
材質		鋅壓鑄
防護等級		IP67
認證		CE
預熱時間		30分鐘
重量		約130g（不含線纜）

激光位移傳感器實例應用

PCB板平整度檢測

同時連接多個CD3感應頭，檢測PBC板的平整度。

硬盤驅動器手臂的定位檢測

通過CD3系列定位硬盤驅動器（HDD）手臂的位置。

工件厚度測量

CD3系列可以穩定測量傳送帶上的工件的厚度。

測量齒輪內徑

采用兩個CD3感應頭可以測量齒輪的內徑。

測量橡膠薄片厚度

通過CD3系列測量橡膠薄片的厚度。
